作為安全回路最重要環節，安全控制器/安全PLC已經越來越多的被人們所認知，但是在使用的過程中，仍然有很多使用者困惑，安全繼電器和普通繼電器到底有哪幾方面的區別，在此和大家進行分享。眾所周知，安全設計的理念我們一定要記住三個詞：
（1）冗余
（2）相異
（3）自檢測
如何架構安全回路可靠性達到PLd以上，安全控制器必不可少成為重要環節，安全回路由安全輸入，安全控制，安全輸出組成子系統，而安全控制《包含 安全繼電器，安全控制器，安全PLC等》實現安全控制功能，設計人員根據輸入端產品數量，匹配不同的安全控制器達到安全回路的可靠性等級

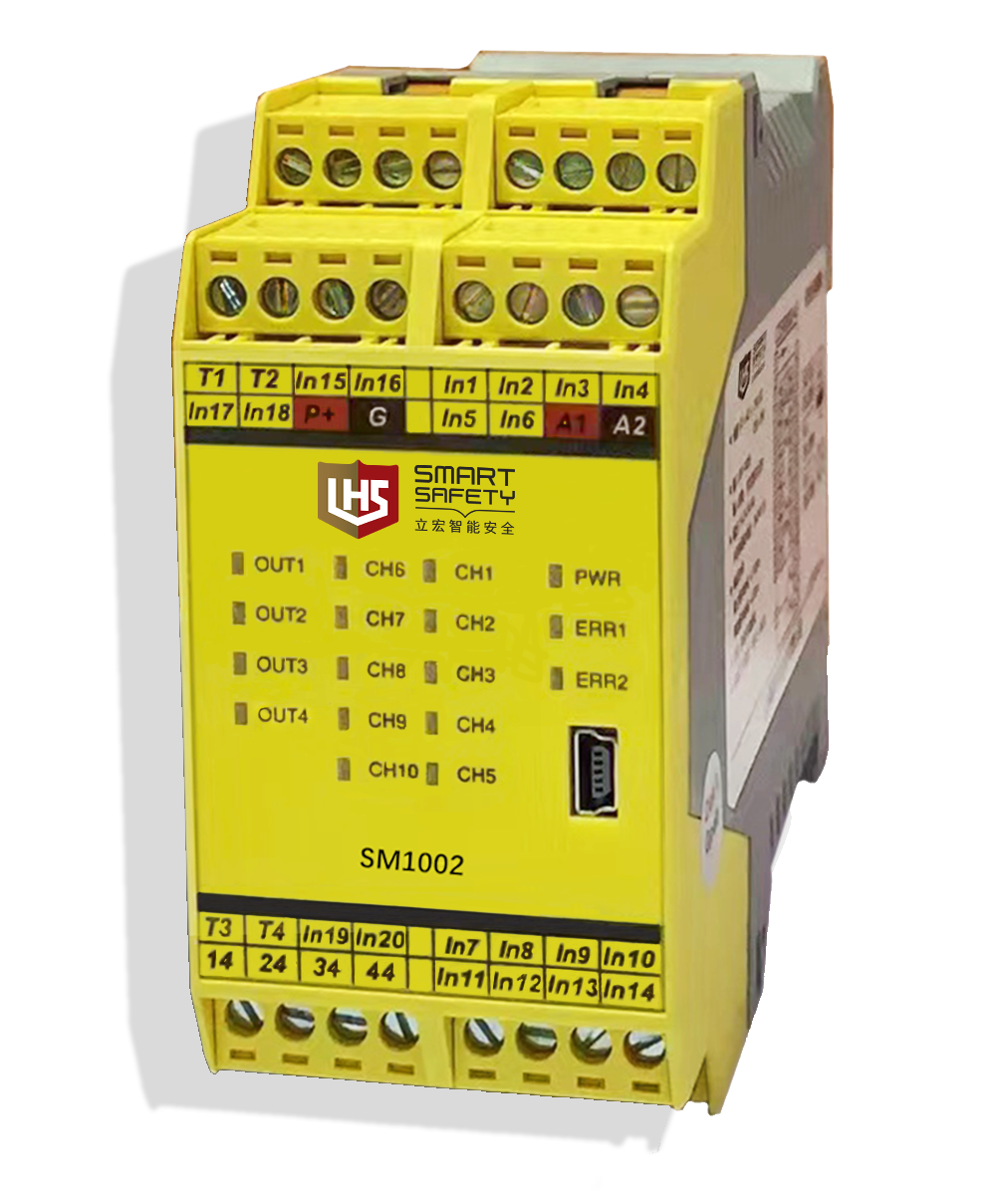

SM-1002可編程控制器 | |
 | · 是一款可組態安全控制器，支持多種安全產品元件輸入 · 最大支持10組雙回路輸入 · 4路半導體安全輸出，可擴展輸出模塊 · 輸入輸出故障指示燈 · 安全認證：PL e、Cat: 4 |
 | 產品選型 |
產品名稱 | 型號 | 安全輸入 | 安全輸出 | 品牌 |
安全控制器 | SM-1002 | 10CH | 4SO | LHS |
說 明 | 最多可輸入10組雙通道安全產品 安全光柵、急停、安全門鎖、復位等 官網編程軟件下載連接：http://lhsafety.com.cn/showinfo-257-118-0.html | |||
| 安全性能 |

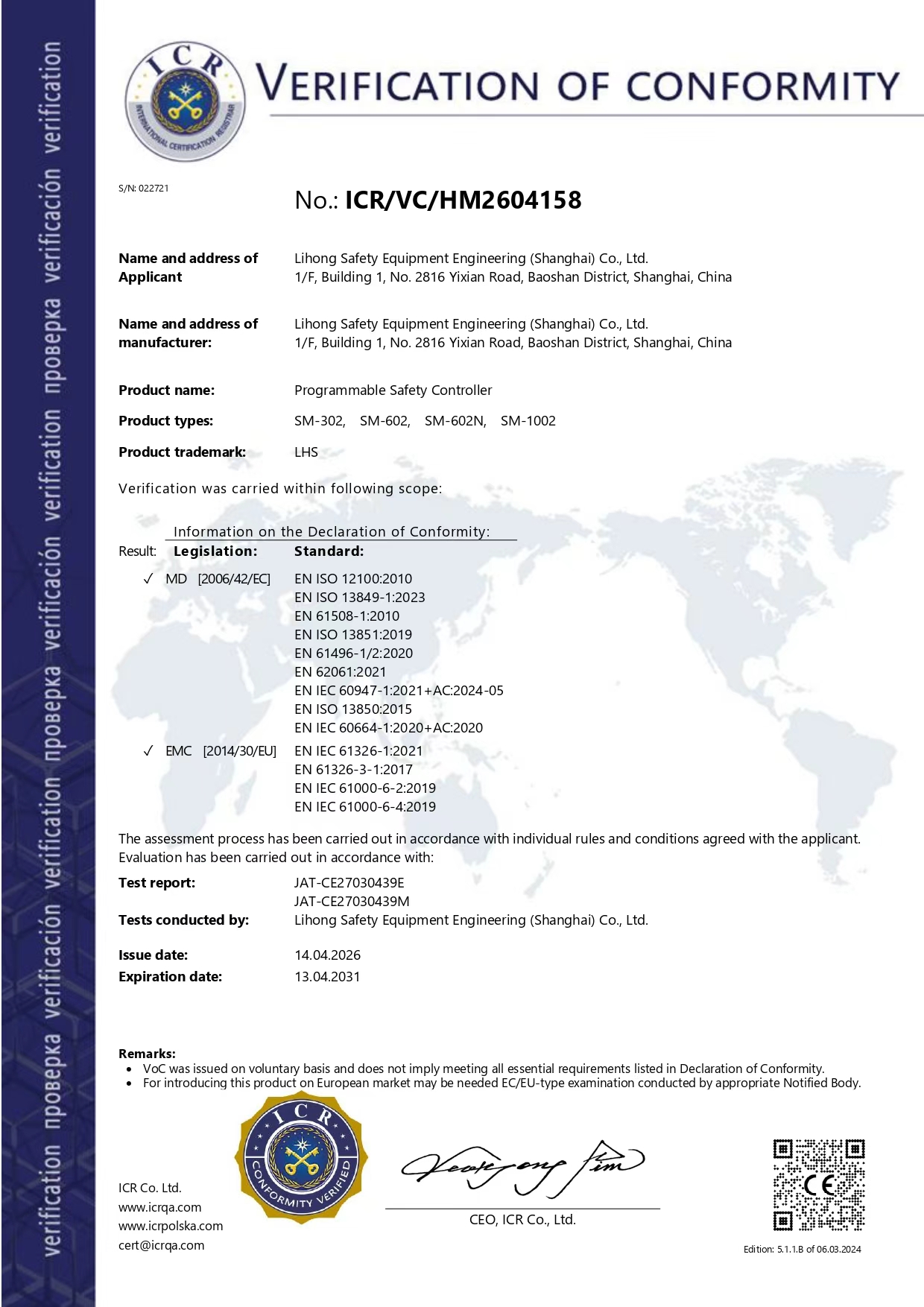

· 性能等級 (PL)：PLe · 安全類別 (Cat.)：Cat.4 · 任務時間 (TM)：20年 · 診斷覆蓋率 (DC/DCavg)：99% · 安全完整性等級 (SIL)：SIL3 · 硬件故障裕度 (HFT)：1 · 安全失效分數 (SFF)：99% · 危險失效概率 (PFHd)：1.78E-9/h · 停止級別 (Stop Category)：0/1 | 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準EN ISO13849 符合標準IEC61508, IEC62061 符合標準IEC61508, IEC62061 符合標準IEC61508, IEC62061 符合標準IEC61508, IEC62061 符合標準EN 60204-1 |
| 主要技術參數 |
電源特性 | ·供電電壓：24VDC ·電壓范圍：20~30VDC ·電流損耗：≤35mA(24VDC) |
輸入特性 | ·輸入電流：≤10mA(24VDC) ·導線電阻：≤15Ω ·輸入設備：急停按鈕，安全門，雙手按鈕，安全光幕， 心跳傳感器等 ·輸入通道：10 |
| 繼電器輸出特性 | ·觸點數量：4SO(安全輸出) ·觸點熔絲保護：5A快，3A慢 ·切換容量：2A/24VDC |
| 半導體輸出特性 | ·觸點數量：4SO(安全輸出) ·觸點熔絲保護：10A快，6A慢 ·切換容量：2A/24VDC |
時間特性 | ·吸合緩沖時間：≤100ms ·釋放緩沖時間：≤30ms ·恢復時間： 急停操作：≤30ms 電源失效：≤1000ms ·電源短時中斷：20ms |
控制邏輯 | ·控制邏輯：10種邏輯，可根據客戶需求定制新邏輯 ·延時設定時間：0s~99s ·心跳監控頻率：0.1Hz~10Hz ·頻率輸出邏輯塊：0.1Hz~10Hz |
| 環境特性參數 |
·電磁兼容：符合EN60947，EN61000-6-2，EN61000-6-4 ·振動頻率：10Hz~55Hz ·振動幅度：0.35mm ·使用溫度：-20℃~+60℃ ·儲存溫度：-40℃~+85℃ ·相對濕度：10%~90% ·過壓等級：Ⅲ ·污染等級：2 ·海拔高度：≤2000m ·電氣間隙和爬電距離：符合EN60947-1 | |
| 功能應用參數 |

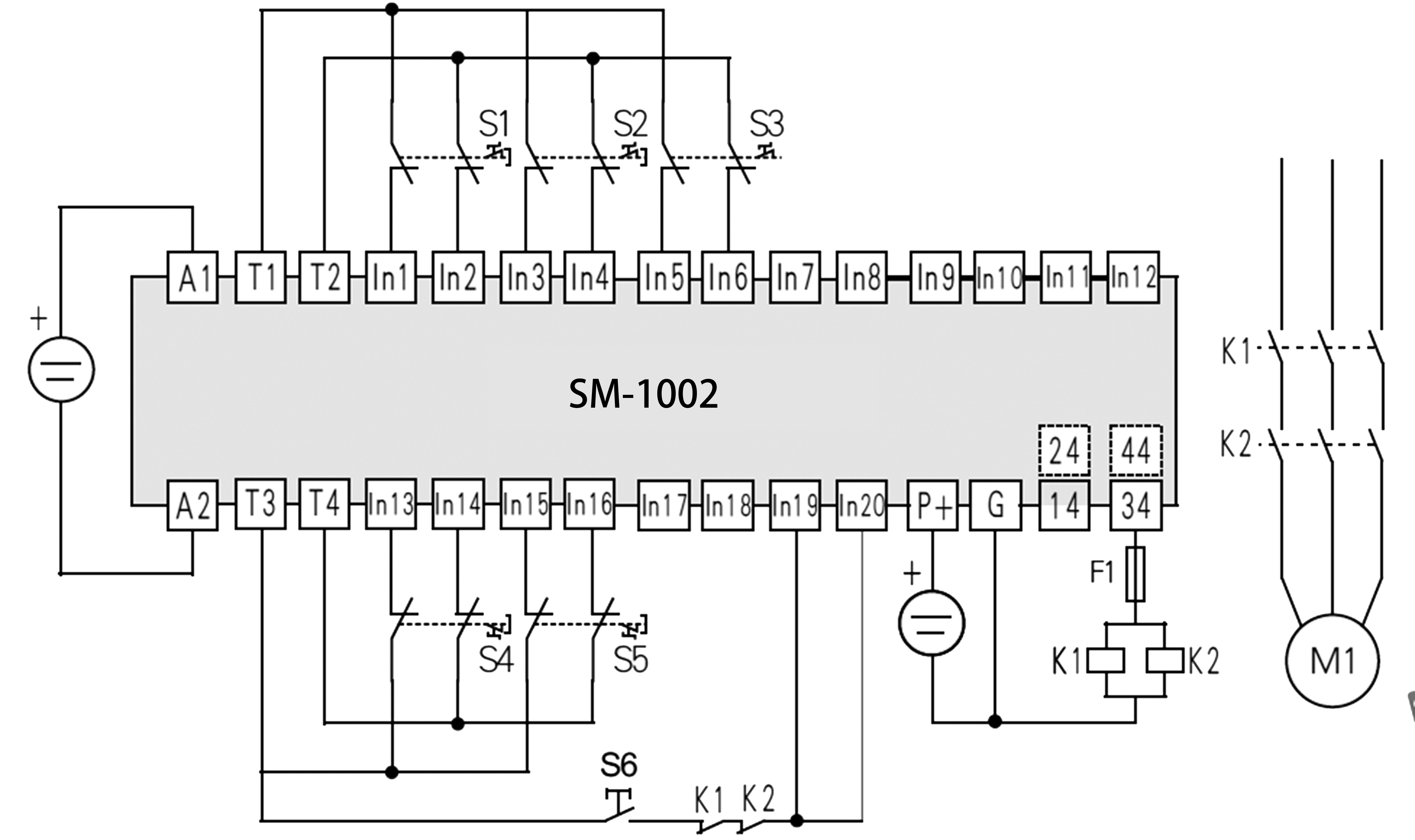

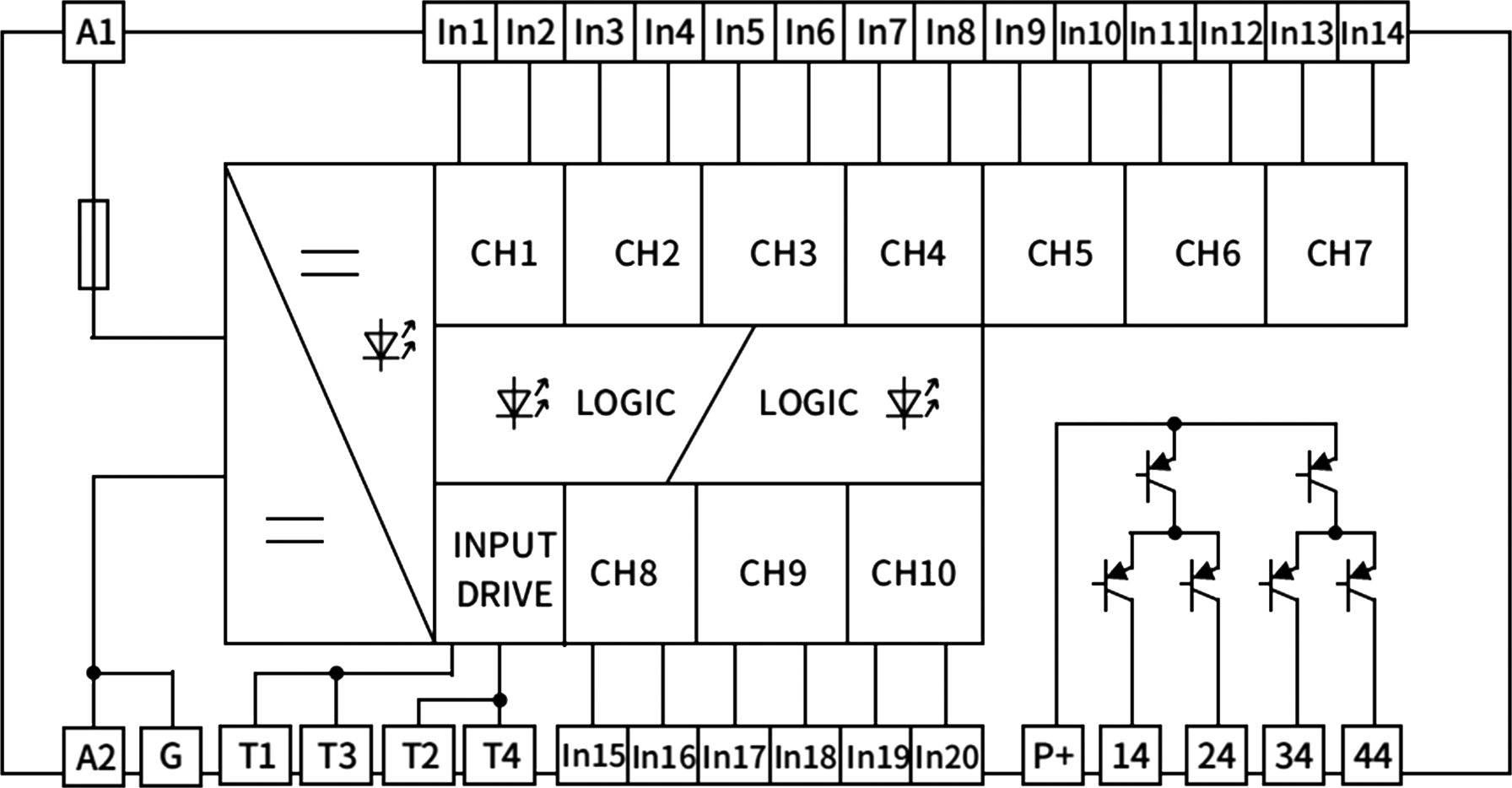

功能框圖 | 典型應用 |
|
|
| 輸入元件：CH1（急停按鈕）；CH2（急停按鈕）； CH3 （急停按鈕） 輸入元件：CH7（急停按鈕）；CH8（急停按鈕）； CH10（復位按鈕） 控制邏輯：CH1&CH2&CH3 復位方式：手動復位 輸出延時：0s 安全等級：Cat.4 性能等級：PLe 安全完整性等級：SIL3 |
| 接線示意圖 |
電 源 |
|
輸 入 |  |  |  |
 |  |  | |
 |  | ||
復 位 |  |  | |
反 饋 |  |  | |
輸 出 |  |  |
· 安全認證：PL e、Cat: 4
