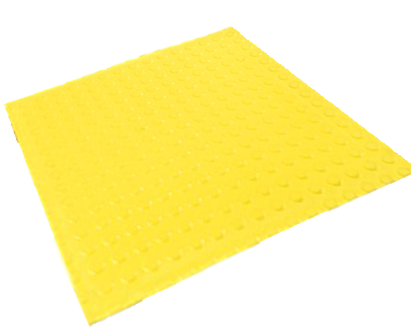

壓力安全墊

·壓力傳感器安全地墊，通個人體壓力觸發信號給安全繼電器停止設備的保護產品

·可多種安全規格，可定制特殊形狀

·每個地墊提供四根線給控制器，以提供冗余的線 路來監視常開的安全回路

·它比傳統的安全產品隔離更自由

·安全地墊可用于監視整個危險區域

·備有單電纜型和易于連接多塊安全墊的雙電纜型安全墊

·EN ISO 13849-1(PLd/安全類別3)

·搭建專用安全墊控制器安全回路達到PLd

·地墊類型：常開SPST，四線制

·方式：壓力感應

·作用力：被測成年人>30kg.（66lb.）

·地墊可燃性：自熄，滿足UL94VO

·地墊表面材料：PVC

·操作溫度：-37到66℃（-35到150°F）

·焊接機器人

·組裝機器

·材料處理

·包裝機器

·輪胎機

·沖床

·印刷

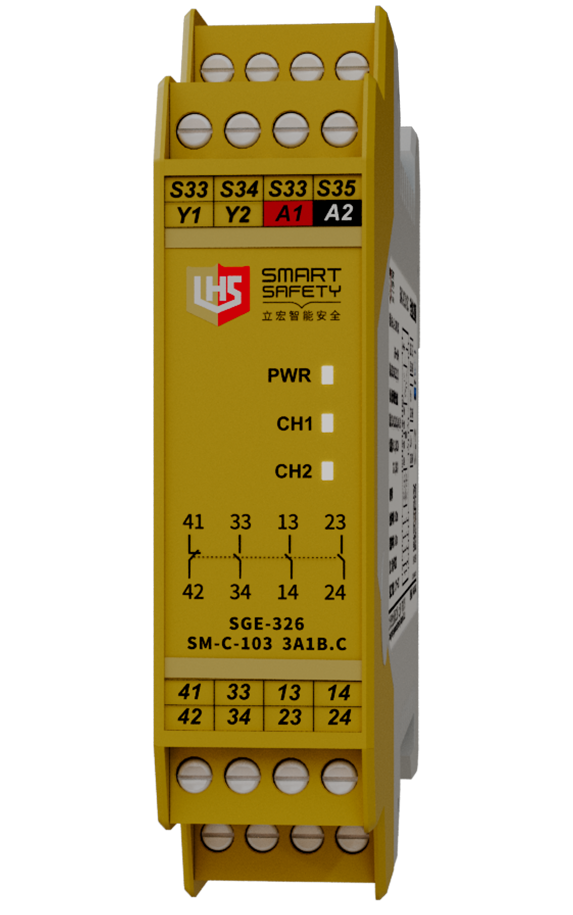

產品名稱

電源特性：

    供電電壓：24V DC/AC

    電壓容差：0.85 ～ 1.1

    交流頻率：50Hz 60Hz

    電流損耗：≤90mA(24V DC)，≤180mA(24V AC)

輸入特性：

    輸入電流：≤50mA(24V DC)

    導線電阻：≤15Ω

    輸入設備：四線制安全地毯

輸出特性：

    觸點數量：3NO+1NC

    觸點材料：AgSnO2+0.2 μm Au

    觸點類型：強制導向

    觸點熔絲保護：10A gL/gG, NEOZED(常開觸點)

             6A gL/gG, NEOZED(常閉觸點)

    切換容量(EN 60947-5-1)：AC-15，5A/230V；DC-13, 5A/24V

時間特性：

    吸合緩沖時間：

     自動復位:≤300ms

     手動復位:≤150ms

    釋放緩沖時間：

     急停操作:≤30ms

     電源失效:≤100ms

    恢復時間:≤300ms

    電源短時中斷:20ms
