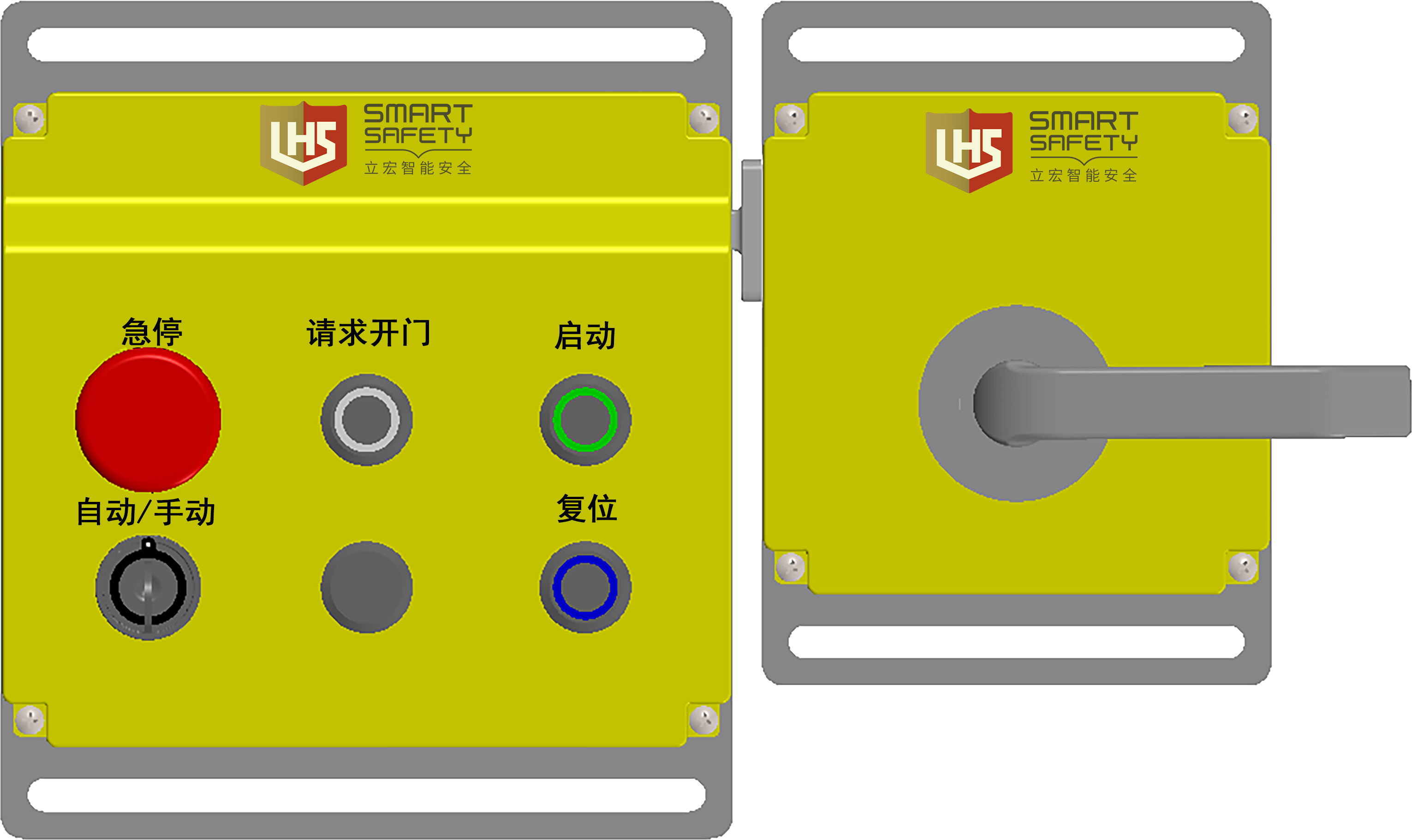

D3SL-PET-L05-Y-L

黃色

安全門鎖 急停開關

請求開門 復位按鈕

切換鑰匙 啟動按鈕

總線：PROFINET

D3SL-PST-L05-Y-L

黃色

安全門鎖 急停開關

請求開門 復位按鈕

切換鑰匙 啟動按鈕

總線：PROFIsafe

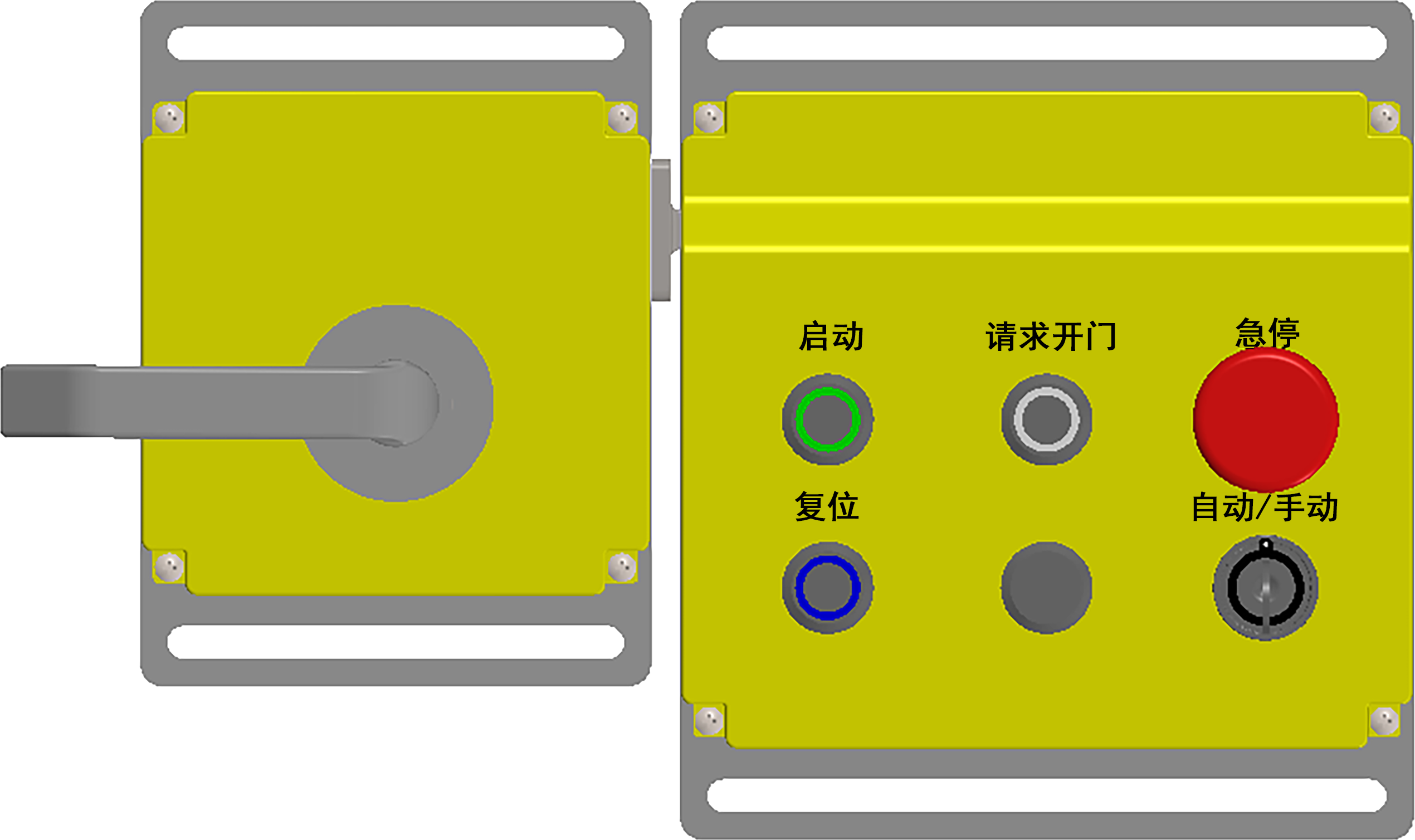

D3SL-PET-L05-Y-R

黃色

安全門鎖 急停開關

請求開門 復位按鈕

切換鑰匙 啟動按鈕

總線：PROFINET

D3SL-PST-L05-Y-R

黃色

安全門鎖 急停開關

請求開門 復位按鈕

切換鑰匙 啟動按鈕

總線：PROFIsafe

輸入電源

DC24V±10%

安全門鎖

2NC或2OSSD

急停安全

2NC

請求開門按鈕

帶指示燈按鈕（1NO）

復位按鈕

帶指示燈按鈕（1NO）

啟動按鈕

帶指示燈按鈕（1NO）

切換鑰匙

2NO(自動/手動功能切換)

總線模塊

電源線電纜 接口

4針M12x1通過RJ45圓形插拔式

總線數據協議

Profinet（IEC61158 10類）

安全數據協議

Profisafee *1

[ENISO13849-1:2015  IEC61508 Parts1-7:2010  EN61131-2:2007(clause 6.1-6.3,8)(inextracts)]

類型

類型 2(IEC 62061)/類型4 (IEC 61496)

性能等級

PLd/PLe (ENISO13849)

類別

類別3/類別4(ENISO13849)

安全完整性等級

SIL2/SIL3(IEC 61508)

PFHd（每小時危險失效率）

5.38x10-9

TM（持續運行時間）

2年(ENISO13849)

環境數據

環境溫度標準

EN 60068-2-14

以攝氏度—表示的環境溫度

-20℃-55℃

機械數據

逃生釋放功能可用

是

鎖??最?值FZH

1300N/2000N

最大垂直偏移

+/-2.5mm

最大角度偏移

+/-1.5deg

外殼上面部分材質

塑料/鍍鋅鋼材

說明：1.只有選擇PROFIsafe型號的，才具備PROFIsafe的功能
