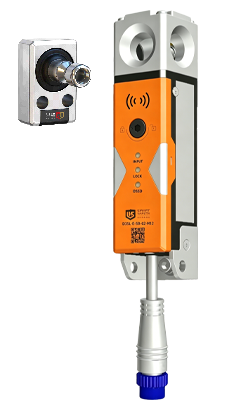

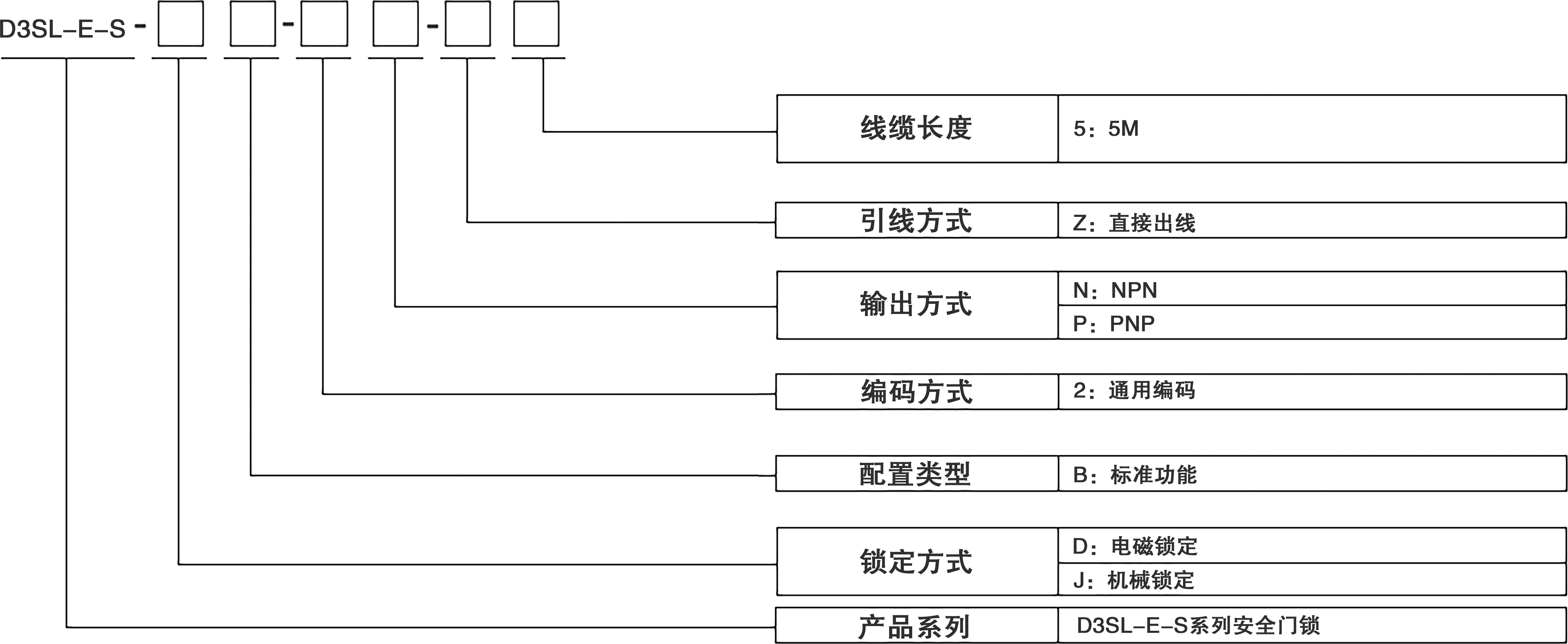

機械鎖定

標準型

通用編碼

NPN

直接出線

5M

D3SL-E-S-JB-2N-Z5

塑料

PNP

D3SL-E-S-JB-2P-Z5

塑料

電磁鎖定

NPN

D3SL-E-S-DB-2P-Z5

塑料

PNP

D3SL-E-S-DB-2N-Z5

塑料

認證

CE

鎖定方式

電磁鎖定/機械鎖定

響應時間

鎖定→解除鎖定

<250ms

<300ms

解除鎖定→鎖定

鎖定

鎖定保持力Fzh

≥2000N

鎖栓插入偏差

≤2mm

機械耐久力

>100萬次（門操作速度1m/s）

操作頻率

1Hz

旋轉門最小使用半徑

≥250mm

手動解鎖

正面、背面

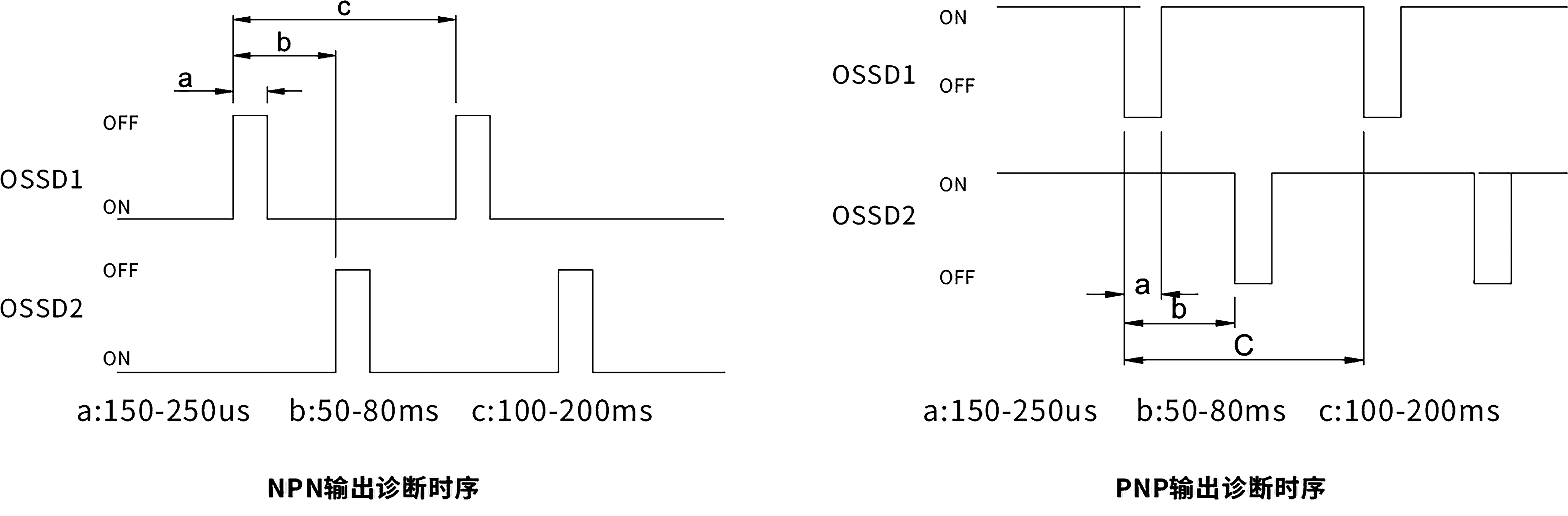

安全輸出（OSSD

輸出）

輸出信號

NPN*2/PNP*2

最大負載電流

≤200mA

殘余電壓（ON時）

<2.5V（線纜5m）

OFF時電壓

≤2V（線纜5m

泄露電流

≤0.5mA

最?負載容量

2uF

負載連線電阻

≤2.5Ω

輔助輸出(AUX輸出)

輸出信號

NPN*1/PNP*1

最大負載電流

50mA

殘余電壓（ON時）

≤2.5V@50mA

外部輸?

（斷路電流）

安全輸入

5mA*2

復位/EDM輸入

約10mA*1

鎖定控制輸入

約10mA*1

電源

?作電壓

DC24V±20%

額定功率

3.6W[消耗功率負載電流除外。鎖定控制輸?開啟的瞬間，消耗功率將暫時增加（最?15W,約50ms）]

保護

電源防反接、輸出短路保護、輸出防反接

環境抗

耐性

外殼防護等級

IP65

動作環境溫度

-20℃~55℃（無凍結）

存放環境溫度

-25℃~70℃（無凍結）

動作環境濕度

5%~95%RH

存放環境濕度

5%~95%RH

耐振動

10至55Hz、雙振幅2.0mm、X、Y、Z各方向5分鐘（IEC60947-5-3）

耐沖擊

30G X、Y、Z各?向6次（IEC60947-5-3）

級聯連接

最多20臺

啟動時間

3.5s

材質

鎖身塑料，鎖頭金屬

輸出指示燈

紅、綠?

OSSD輸出：綠?

OSSD關閉：紅?

OSSD錯誤：紅?閃爍(2Hz)

EDM錯誤：紅?閃爍(1Hz)

鎖定指示燈

綠色

?鎖鎖定：點亮

鎖定異常：2Hz閃爍(電磁鐵錯誤，光耦錯誤)

鎖定時? RFID：1Hz閃爍

嘗試上鎖：雙閃亮

嘗試解鎖：雙閃滅

未鎖定：熄滅

輸入指示燈

橙色

正常輸?：點亮

?輸?（等待輸?）：熄滅

等待RSET復位：1Hz閃爍

安全輸?錯誤：2Hz閃爍

工作狀態

指示燈

綠、紅、橙?

OSSD有輸出：綠?燈常亮

OSSD?輸出：紅?燈常亮

電壓錯誤：橙?燈1Hz閃爍

唯?編碼未匹配：紅綠橙閃爍

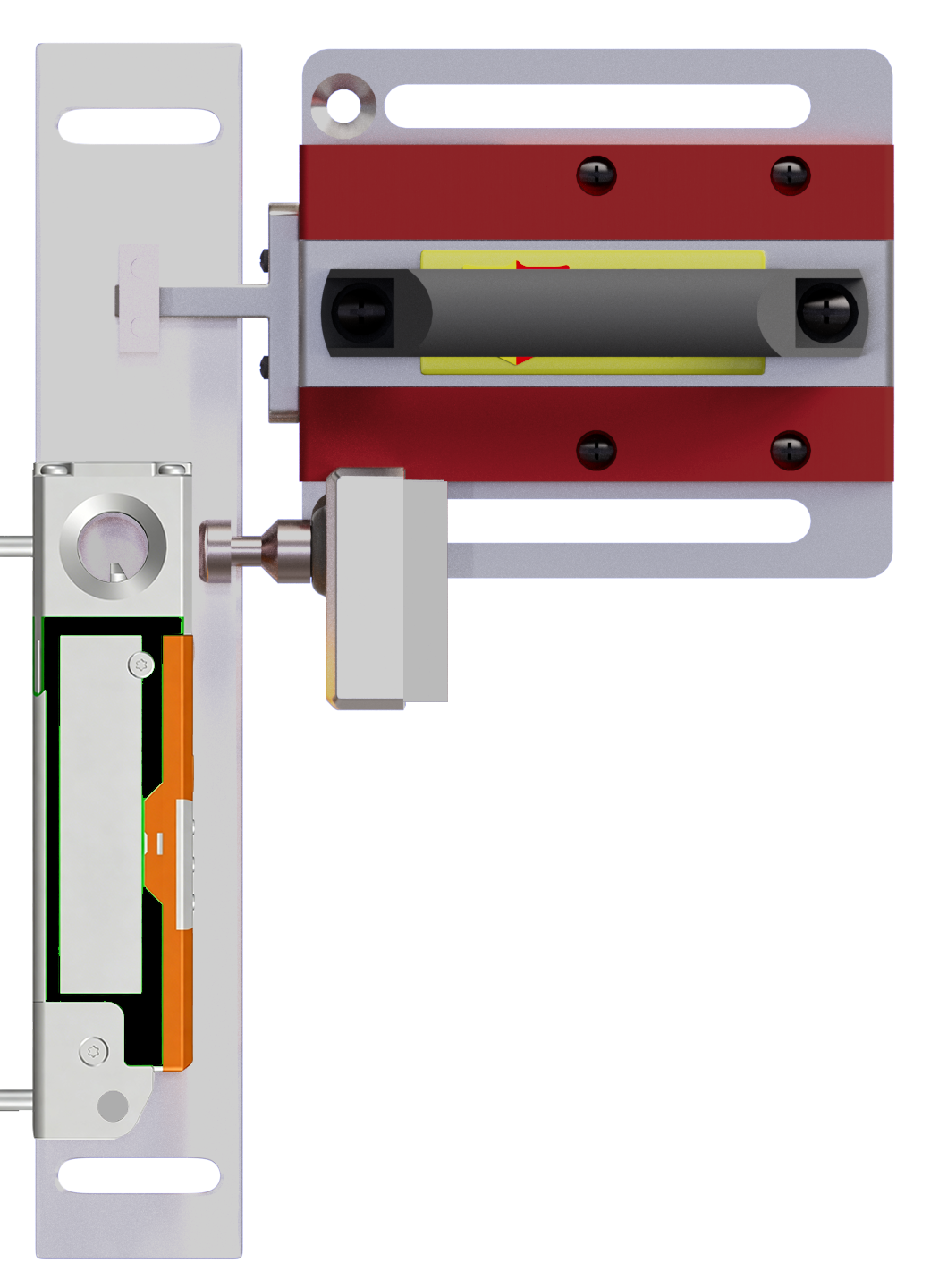

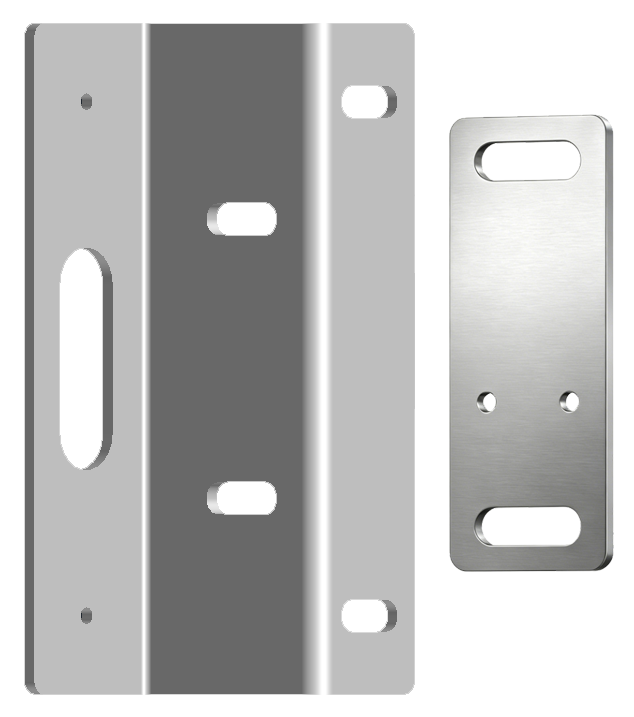

內側安裝?架（內側安裝固定使?）

D3SL-E-B01

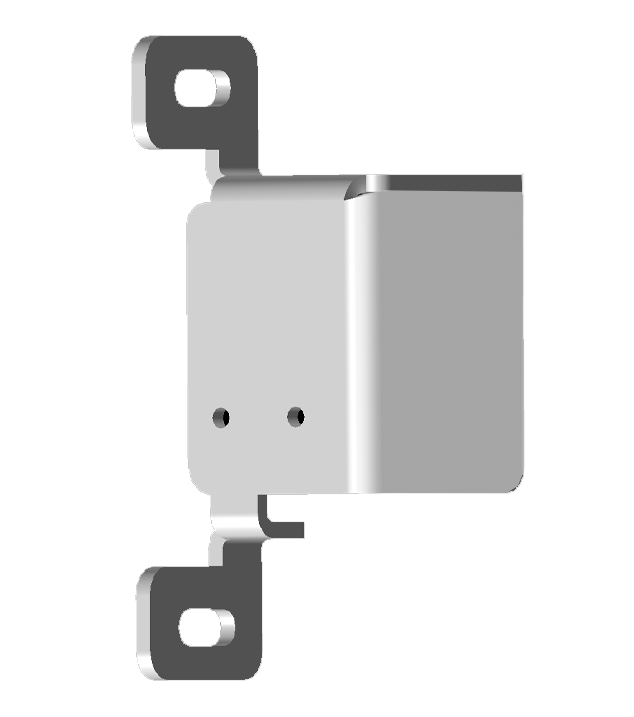

左開滑動安裝?架（推拉?鑰匙固定）

D3SL-E-BL01

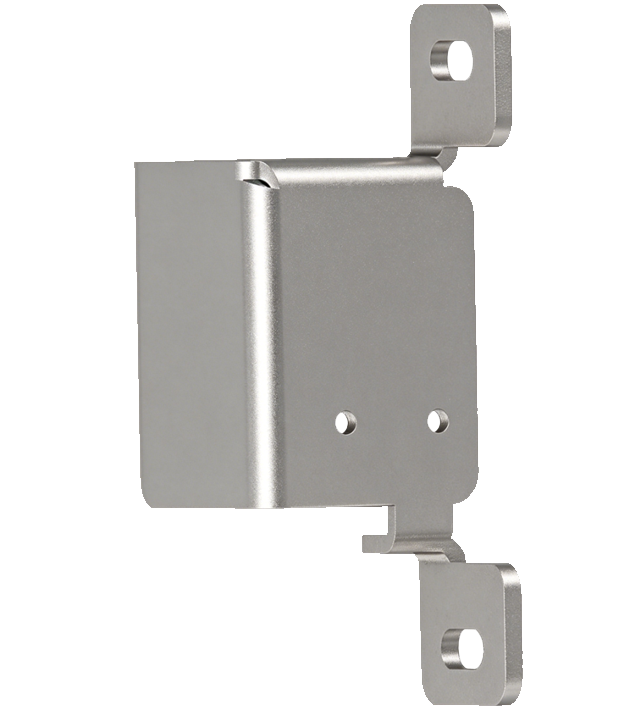

右開滑動安裝?架（推拉?鑰匙固定）

D3SL-E-BR01

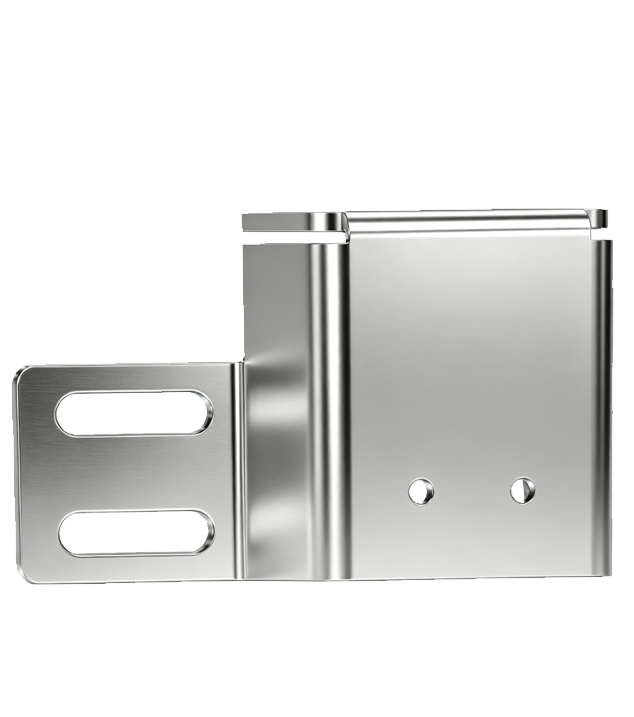

左開旋轉安裝?架（鉸鏈?鑰匙固定）

D3SL-E-BL02

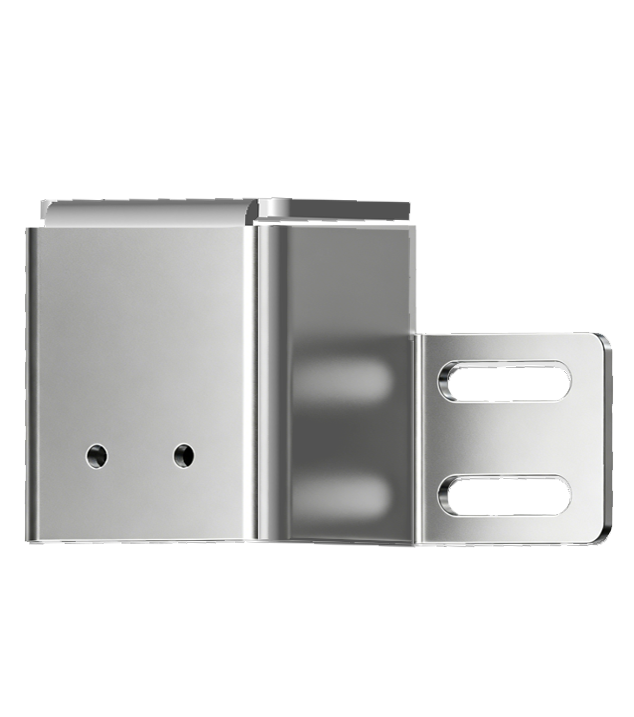

右開旋轉安裝?架（鉸鏈?鑰匙固定）

D3SL-E-BR02

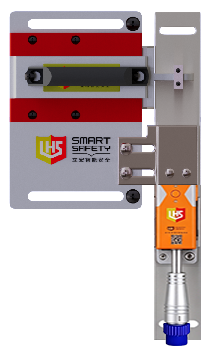

類型

普通把手（標準）

帶后置解鎖把手

定制把手（移門式）

帶后置解鎖+防撞外殼把手

配置門鎖

D3SL-E

D3SL-E

D3SL-E

D3SL-E
