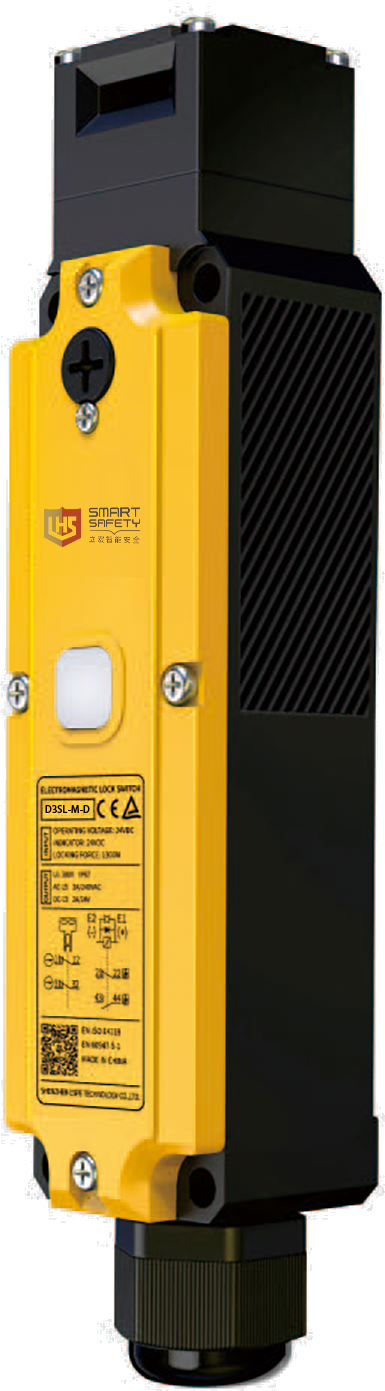

| ? 觸點形式：2NC+2NC ? 強制鎖定?1300N ? IP67防護等級 ? 外形?巧輕盈 ? 可選配6種操作鑰匙 ? 可?一般負載或微?負載 |
訂購信息
開關型號 | 觸點類型（?監控+鎖定監控） | 鎖定/釋放?式 | 頭部材質 | 導管口尺寸 |
D3SL-M-D 2NC+2NC | 2NC+2NC | 電磁鎖定 / 機械釋放 | 金屬 | M20*1.5 |
D3SL-M-J 2NC+2NC | 2NC+2NC | 機械鎖定 / 電磁釋放 | 金屬 | M20*1.5 |
操作鑰匙
類型 | 型號 | 圖 | 尺寸圖 |
T型操作鑰匙 | D3SL-M-SK1 |  |  |

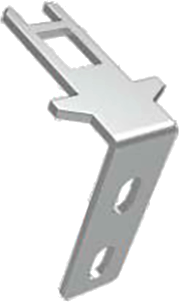

L型操作鑰匙 | D3SL-M-SK2 |  |  |
?T型操作 鑰匙 | D3SL-M-SK3 |  |  |
?L型操作鑰匙 | D3SL-M-SK4 |  |  |
?平/垂直可調整型操作鑰匙 | D3SL-M-SK5 |  |  |
?T型操作鑰匙(3mm) | D3SL-M-SK6 |  |  |
技術參數
電磁線管 | ||
| 額定?作電壓 | DC 24V | |
| 消耗功率 | 約7.2W | |
| 消耗電流 | 約300mA | |
| 絕緣 | B級（130°C） | |
LED指?燈 | ||
| 額定?作電壓 | DC 24V | |
| 額定電流 | 約2mA | |
| 發光顏?(LED) | 綠? | |
安全等級最?可達PLd 基于ISO 13849-1 | ||
認證 | 萊茵TüV | |
標準 | EN 60947-5-1、 GB/T 14048.5、 EN ISO 14119、 GB/T 18831 | |
保護等級 | IP67 | |
材質 | PA66阻燃 | |
機械壽命 | 100萬次以上 | |
電?壽命 | 15萬次以上（AC240V3A，電阻性負載） | |
使?類型 | AC-15 | DC-13 |
額定?作電壓（Ue） | DC 240V | DC 24V |
額定?作電流（le） | 3A | 2A |
電氣 | ||
接觸電阻 | 200mΩ以下 | |
額定開放熱電流（Ith） | 10A | |
額定絕緣電壓（Ui） | 300V | |
防觸電保護等級 | ClassⅡ（雙重絕緣） | |
脈沖耐壓（EN 60947-5-1） | 2.5KV | |
絕緣電阻 | 100MΩ以上 | |
短路保護裝置 | 10A，250V需?速斷型保險絲 | |
耐振動 | 10~55Hz雙振幅1.5mm | |
耐沖擊 | 耐久1000m/s2 | |
條件短路電流 | 100A（EN 60947-5-1） | |
觸點間距 | 2*2mm以上 | |
動作特性 | ||
強制斷開?預?程 | 10mm以上 | |
操作速度 | 0.1~0.5m/s | |
允許操作頻率 | 最?30次操作/分鐘 | |
鎖定時拉拔?強度 | 1300N | |
環境 | ||
污染度（使?環境） | 3（EN 60947-5-1） | |
使?環境溫度 | -10℃~55℃（?凝結） | |
使?環境濕度 | 5~95%RH | |
動作電路及動作特性
型號 | 門監控 | 鎖定監控 | ?：觸點ON | ?：觸點OFF |
/ |  |  | ||
D3SL-M-D 2NC+2NC |  |  | ||
D3SL-M-J 2NC+2NC | ||||

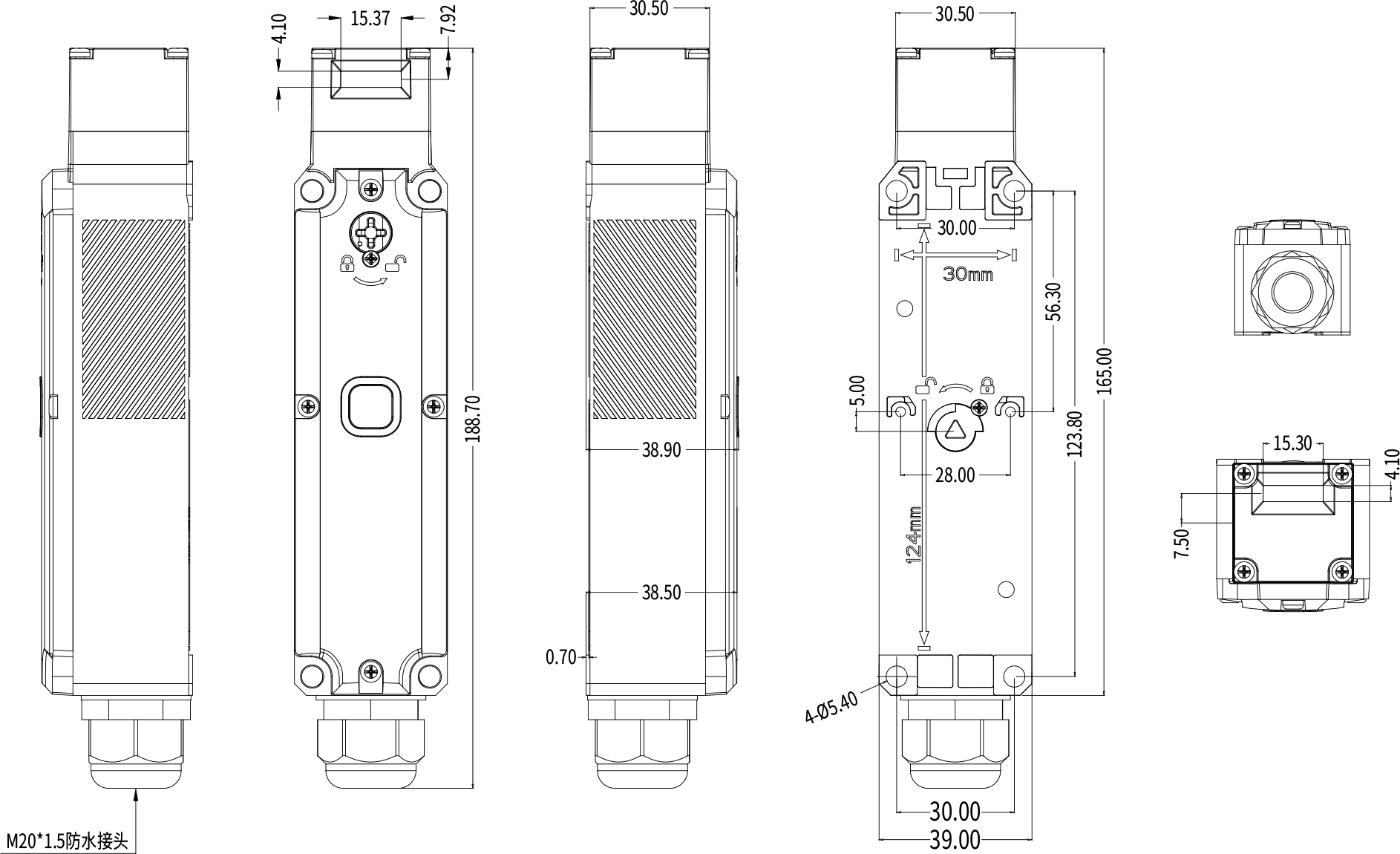

產品尺寸圖
 |
產品安裝注意事宜
1.松開頭部頂端的4個螺絲，旋轉頭部?向選擇合適的操作鑰匙孔位再進?安裝。 | 2.安裝在平開門時，需大于最小半徑。 |
 |  |
3.請在準備位置范圍（1~3.5mm）內安裝開關和操作鑰匙 | 4.操作鑰匙的安裝允許誤差在操作鑰匙插入孔中心為基準±1mm范圍內。 |
 |  |
安裝搭配說明

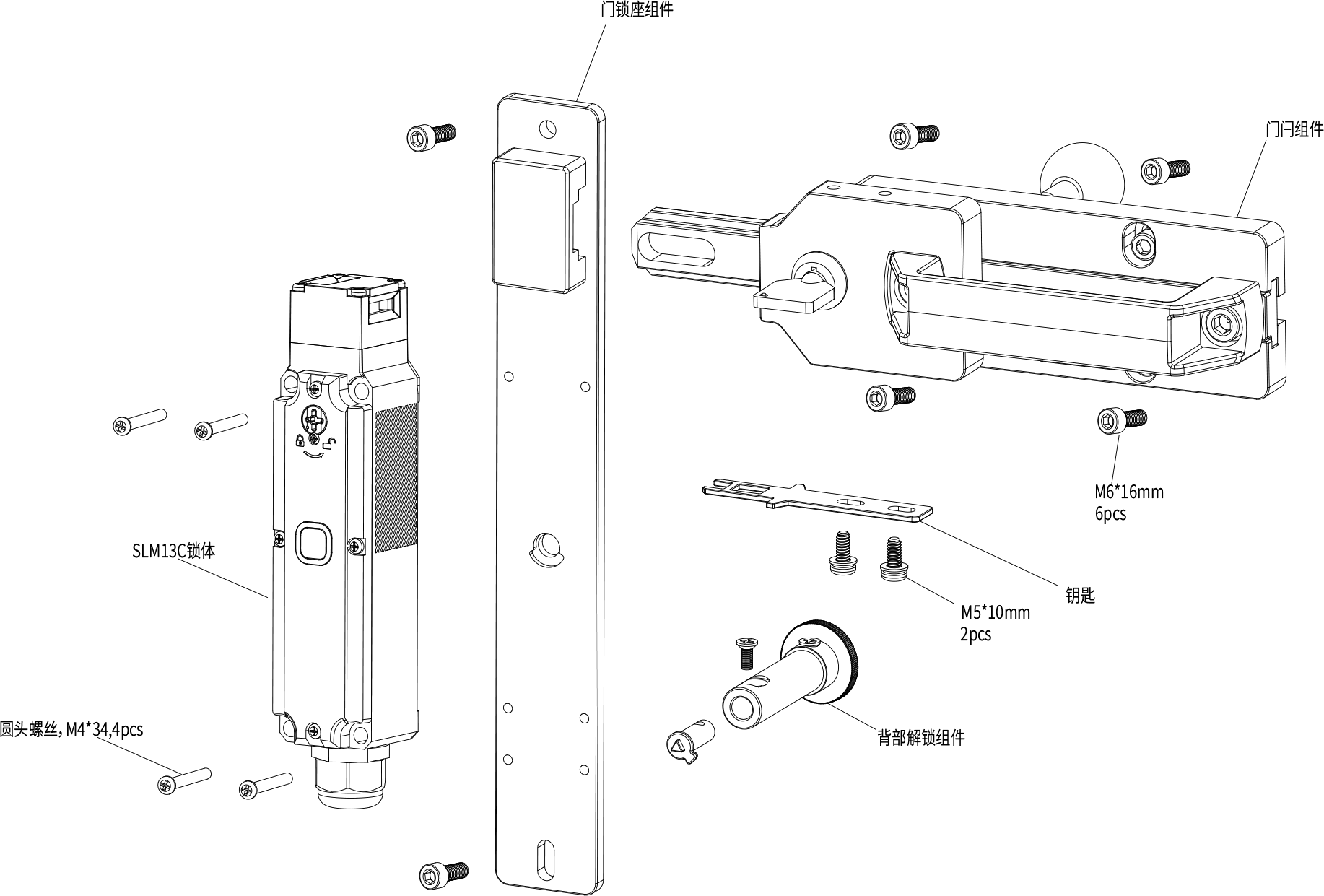

1.4顆M6*16螺絲固定?閂組件 2.2顆M5*10螺絲固定鑰匙 3.4顆M4*34螺絲固定鎖體 4.2顆M6*16螺絲固定?鎖座組件 |  |
